XLY系列电力UPS电源专为电力、通信系统及其他需要高质量应急供电场所设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，不仅具有不间断供电作用,还具有稳压作用;用以给计算机和其他电气及电力设备提供可稳定的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。
一:电力UPS电源简介
   XLY系列电力UPS电源专为电力、通信系统及其他需要高质量应急供电场所设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，不仅具有不间断供电作用,还具有稳压作用;用以给计算机和其他电气及电力设备提供可稳定的连续交流电源，以备市电的不稳定及断电。亦能防止公用电力的各种畸变，如供电电压下降、浪涌电压、尖峰电压及广播频率干扰。

二:电力UPS电源工作方式
 ● 根据本台UPS电源是否配备电池,可以分为带电池型和不带电池型,两种类型;
 ● 根据UPS电源的供电设计方式,可以分为在线式(转换时间为0,不间断特性明显)和后备式(设备效率高,有极短转换时间约4ms),两种类型;
 ● 所以总共有四种类型可供选择:一种是在线式带电池型;一种是在线式不带电池型;一种是后备式带电池型;一种是后备式不带电池型;

1.在线式带电池型工作方式
<1>当电网市电正常时,交流市电先经过输入隔离变压器,再整流、滤波后,一路经过智能充电器对电池进行充电,另一路经逆变器逆变成纯正的交流电,经过输出隔离变压器,供后端负载供电;
<2>当电网市电异常或断电时,UPS电源立即转换成,由电池的直流电能经过逆变器逆变成纯正的交流电,经过输出隔离变压器,供后端负载供电;此种转换过程时间为0,确保不间断供电;当电网市电恢复正常时,UPS电源又自动转换到由市电供电方式;
<3> 当UPS电源逆变器固障或内部线路固障时,由静态转换开关,切换到自动旁路,由电网市电经过旁路隔离变压器或旁路稳压器后,由旁路市电直接供电;此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电;

1.在线式不带电池型
不带电池型,UPS电源的直流电一般取自于直流屏的控母端或其他可以提供相应直流电源的设备
<1>当电网市电正常时,交流市电先经过输入隔离变压器,再整流、滤波后,经逆变器逆变成纯正的交流电,经过输出隔离变压器,供后端负载供电;
<2>当电网市电异常或断电时,UPS电源立即转换成,由直流屏或其他设备提供的直流电能经过逆变器逆变成纯正的交流电,经过输出隔离变压器,供后端负载供电;此种转换过程时间为0,确保不间断供电;当电网市电恢复正常时,UPS电源又自动转换到由市电供电方式;
<3> 当UPS电源逆变器固障或内部线路固障时,由静态转换开关,切换到自动旁路,由电网市电经过旁路隔离变压器或旁路稳压器后,由旁路市电直接供电;此种转换时间极短,一般小于4ms,确保设备的不间断供电;当主电路恢复正常后,设备会自动转换到主电路供电;

1.后备式带电池型
<1>当电网市电正常时,交流市电先经过输入隔离变压器,一路经过智能充电器对电池进行充电,一路通过静态转换开关,直接对负载供电;
<2>当电网市电异常或断电时,UPS电源立即通过静态转换开关转换成,由电池的直流电能经过逆变器逆变成纯正的交流电,经过输出隔离变压器,供后端负载供电;此种转换过程时间极短,约小于4ms,确保不间断供电;当电网市电恢复正常时,UPS电源又自动转换到由市电直接供电方式;

1.后备式不带电池型
不带电池型,UPS电源的直流电一般取自于直流屏的控母端或其他可以提供相应直流电源的设备
<1>当电网市电正常时,交流市电先经过输入隔离变压器,通过静态转换开关,直接对负载供电;
<2>当电网市电异常或断电时,UPS电源立即转换成,由直流屏或其他设备提供的直流电能经过逆变器逆变成纯正的交流电,经过输出隔离变压器,供后端负载供电;此种转换过程时间极短,约小于4ms,确保不间断供电;当电网市电恢复正常时,UPS电源又自动转换到由市电直接供电方式;

选配单元部份:手动维修旁路;手动维修旁路一般在设备需要检修或维护时使用,当需要检修或维护时,由专业操作人员按顺序切断UPS电源内部供电,转为市电直接供电,此时UPS电源是关机状态,操作人员可以对UPS电源进行维护和检修;(非专业人员,不可以随意使用手动维修旁路开关,否则会导制设备的严重损坏)
另外:输入隔离变压器,输出隔离变压器,旁路隔离变压器,旁路稳压器,也是可选项单元;用户应根据实际情况选用最适合的配置机型;

三:产品特点
  ● 完全隔离型逆变技术，输出无噪音正弦交流电压
  ● 逆变单元采用先进的SPWM技术，高端进口IGBT,波形纯净
  ● 独有的动态电流环控制技术确保逆变器可靠运行
  ● 过负载能力强，能承受计算机满负载开机
  ● 大功率旁路开关，过载时可由旁路供电
  ● 具有输入过、欠压，输出过、欠压，过温、短路等保护功能
  ● 逆变器前面板有LED/LCD显示方式，状态一目了然

四:电力UPS电源使用说明

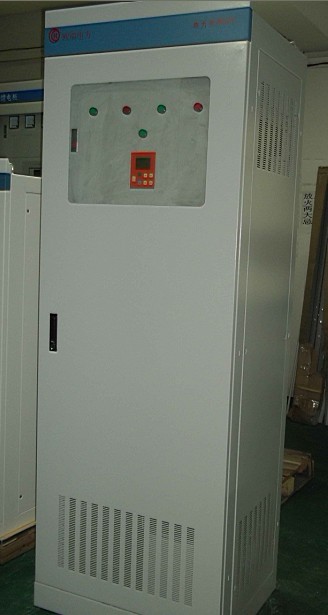

   新力源电力生产的电力UPS电源均采用GGD电力柜安装设计,前门带钢化玻璃窗,底部及顶部强化通风散热设计,前门单开后门双开,结构坚固,外观美观大气,所有配件均采用国产名牌产品,部份重要部件均采用进口高档产品,确保设备的稳定性;(设备配件可按客户要求定制)
   新力源电力生产的电力UPS电源,出厂前均已做好调试测试老化试验,用户在安装设备时,只需接好输入线输出线及电池的连接,检查连接无误后即可开机投入使用,简易方便;

五:电力UPS电源技术参数
型    号 单相XLYU-1～40KVA  或  三相XLYU-1～60KVA
直流输入 额定电压 110/220VDC(可按要求定制其他电压)
电池数量 (配套直流屏)或12V×（9/18）节  或其他
电池类型 免维护铅酸蓄电池
交流输入 相   数 单相/三相
频   率 50Hz ± 5％
电压范围 单相时220VAC ± 20％  /   三相时380VAC ± 20％
逆变输出 额定功率 **KVA×0.8（KW）
额定电压 单相时220VAC   /   三相时380 VAC
电压精度 单相时220VAC ± 2％   /   三相时380 VAC  ± 2％
频   率 50Hz ± 1％
波形失真率 ≤ 5％（线性负载）
动态响应 5%（0%~100%负载）
峰值系数（CF） 3：1
功率因数 0.8
逆变效率 90%
报   警 LED指示灯报警和液晶显示屏文字报警
转换时间 ≤5ms（在线式为0切换）
充电电压 （按实际设计）
噪音 ≤55db
绝缘强度 1500 VAC， 1min （输入和输出）
冷却方式 风扇强制风冷
