产品介绍

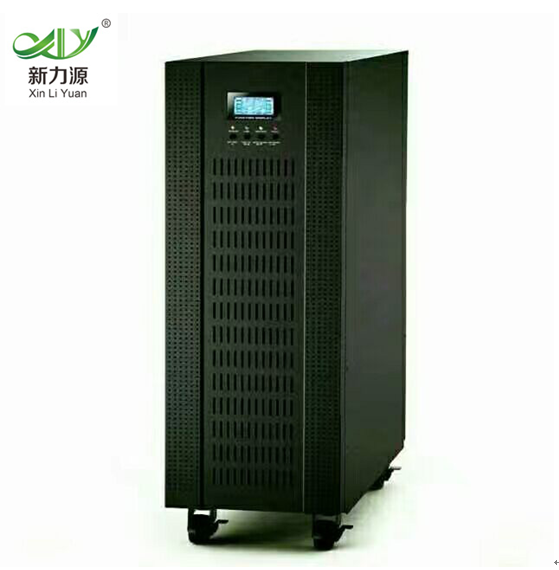

XLY3C3-30H高频UPS是集新力源最新研发成果和应用经验，设计、制造的新一代三相高频在线式UPS。采用先进的DSP数字控制技术，有效提升了产品性能和系统可靠性。同时采用了独特的散热和结构设计，实现更高功率密度的集成和小型化。3C3系列UPS广泛适用于中小型数据中心、网络管理中心企业服务器机房。作为电源供给和保护的关键设备，对电网出现断电、市电电压过高或过低、电压瞬时跌落或减幅震荡、谐波失真、杂波干扰、频率波动等状况可提供良好的解决方案，为用户的负载提供安全可靠的电源保障。

性能特点
DSP全数字化控制技术
l  核心电路采用高速DSP数字信号处理器，速度快，精度高；
l  全数字化控制，提高控制的可靠性、灵活性、安全性和稳定性。
高输入功率因数，绿色环保节能
l  采用IGBT高频整流技术，使整机的输入功率因数高达0.99以上；
l  提高了对电网的利用率，降低了UPS的运行成本；
l  低谐电波、绿色环保、节能高效。
环境适应能力强
l  宽输入电压范围和宽输入频率范围，适应各种气候和地理环境；
l  支持50Hz输入/60Hz输出以及60Hz输入/50Hz输出变频模式，满足用户的特殊需求；
l  输出电压可设定208V/220V/230V/240V。
l  方便燃油发电机或其他发电设备接入。
完善的保护措施
具备经济安全的ECO模式，整机效率达98%以上
具备EPO紧急关机功能
l  浪涌保护、短路保护等各种保护一应俱全，保证了UPS工作的可靠性；
l  IGBT专用驱动电路、IGBT过流软关断等新技术的应用，提高逆变器的可靠性和安全性。
智能化电池管理
l  采用智能电池管理技术，延长电池的使用寿命，减少电池维护次数；
l  用户可根据电池特点设置电池最大均充电流，可防止过大的充电电流对电池的损害；
l  可以定期对电池进行自检，及时发现电池问题；
l  设有电池过压，过充等保护功能，最大限度保护电池不受损坏。
业内独特的散热和结构设计
l  采用了业内独特的散热和结构设计，实现更高功率密度的集成和小型化。
并联冗余
l  采用全数字化控制技术，实现多台UPS并联冗余功能。
超强的网络监控管理功能
l  RS232等多种通讯接口方便电脑连接，监测UPS运行状态；
l  远程SNMP管理功能，支持TCP/IP协议，实现internet远程网络管理；
l  灵活多样的组网方案，方便任何时候、任何地方监看和管理UPS。
友好的人机界面
l  大屏幕中英文LCD显示和LED状态指示；
l  丰富的UPS信息显示；
l  具有历史记录可查功能，可记录事件信息及告警信息。
主要参数

型号		XLY3C3 30H
容量		30KVA
输入
电压范围		190- 520 VAC ± 5 %
频率范围		46Hz ~ 54 Hz @ 50Hz 系统; 56Hz ~ 64 Hz @ 60Hz 系统
相位		3P+N+G
功率因素		≧ 0.99
输出
相位		3P+N+G
输出电压		208/220/230/240VAC（Ph-N）± 1%
功率因数		0.9
频率范围 （同步范围）		46Hz ~ 54 Hz/56Hz ~ 64 Hz
频率范围 （电池模式）		50 Hz ± 0.1 Hz 或 60Hz ± 0.1 Hz
过载		110%: 10分钟; 130%: 1分钟
电流峰值比		3:1
谐波失真		≦ 3 % 线性负载;
切换时间	在线—电池	0ms
	变频—旁路	0 ms
	变频—ECO	<10 ms
电池	数目	16 - 20
	充电电流	4.0 A
	充电电压	13.65VDC*电池节数 ±1%
外观
尺寸, D×W×H（mm）		627X250X576
长机净重 （kgs）		50
环境条件
操作温度		0 ~ 40°C （当温度大于 25°C，电池的寿命会缩减）
操作湿度		<95 % 且无结露情形
操作海拔高度**		<1000m
噪音		<60dB （距机器1米处）
