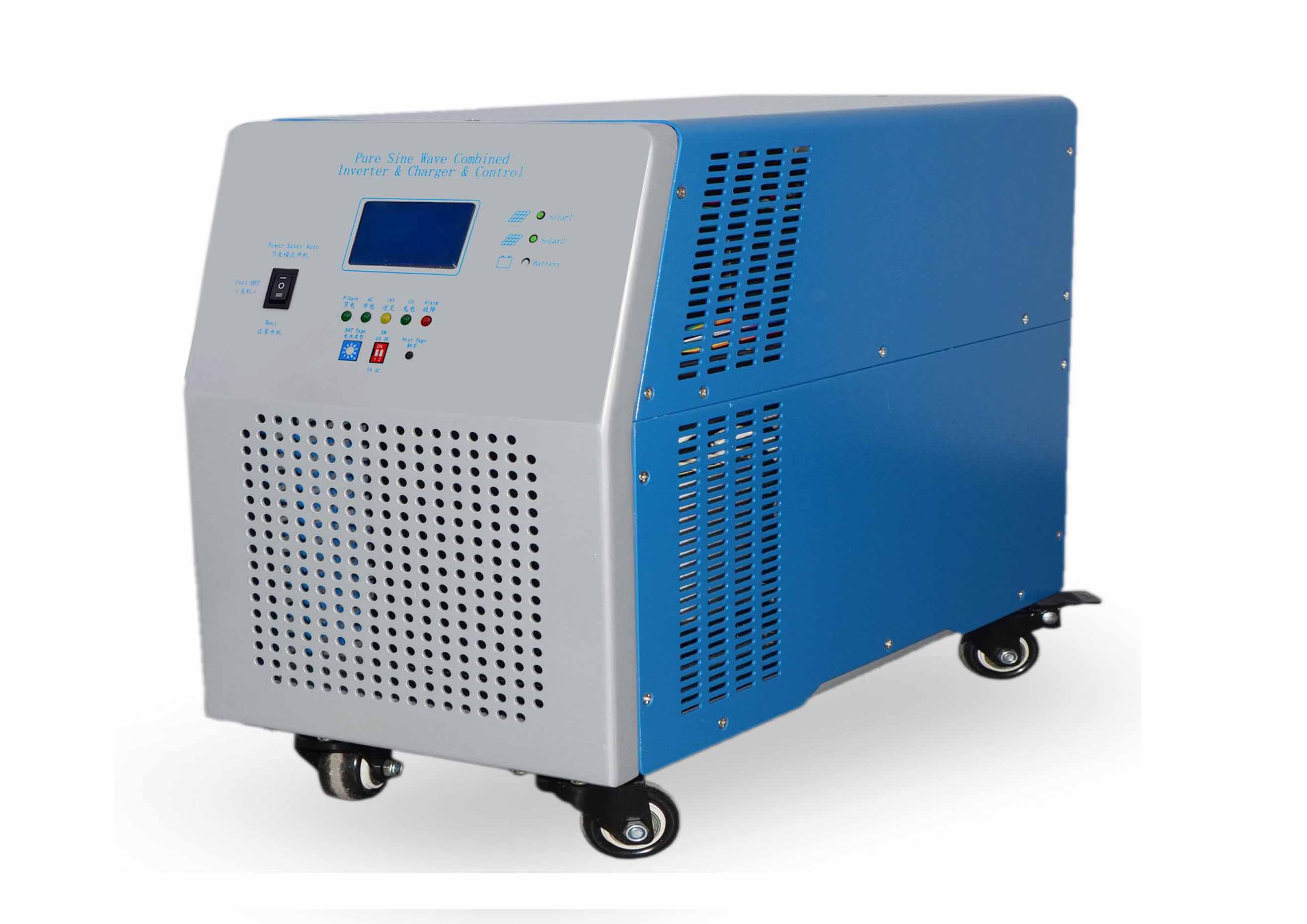

DC48V控制逆变一体机

顶尖级高品质太阳能离网逆变器控制器一体机,单相48VDC系列,300W~12KW,控制器可以20A-80A;
智能型工频纯正弦波逆变器,超高转换效率,50HZ/60HZ可自由选择,超强带载能力,八大保护功能,智能温控风扇,带市电互补转换功能,带市电辅助充电功能,是一款长寿命设计、性能超强的太阳能专用逆变电源;

一:产品优势

1、太阳能逆变器与太阳能控制器一体机，用户接线使用更方便；

2、纯正弦波输出；不伤害用电设备,有效保护负载;自带UPS转换功能,高速转换,转换时间小于5ms;确保用电的不间断性；

3、CPU管理，智能控制，模块式组成，售后维所更方便；

4、LED+LCD显示，可以直观的显示机器的全部运行参数,包括PV电压和电流；

5、高转换效率，半载环境下转换效率达90-95%;市电环境下达99%以上；低空耗，在睡眠状态下，损耗在1W~6W之间；高效节能；

6、增加市电辅助充电功能;充电功能强大，三阶段式智能充电，可为不同类型的电池充电，如密封铅酸电池，开放式铅酸电池，胶体电池等7种电池，注：锂电池需要根据客户使用的规格，在出厂前设置；

7、智能温度控制风扇，更节能，寿命更长；

8、本系列产品带载能力、抗负载能力超强，如带动水泵，空调，冰箱等任何负载；额定功率1KW逆变器，可以带动1P空调，额定功率2KW逆变器可以带动2P空调，3KW逆变器可以带动3P空调等；

9、采用最先进工频电路设计，采用全新顶级电子料，系统稳定性好，故障率低，寿命长，一般正常使用寿命可以达到八年以上；

10、完善的保护功能：低压保护，高压保护，高温保护，短路保护，漏电保护，过流保护，过载保护，低压恢复，高压恢复，智能温控，故障告警等全面保护；

工频结构设计，抗谐波干扰，不受感性负载干扰，更安全更稳定；

频率50HZ/60HZ可选择，AC优先/DC优先可选择，动态原理图显示，功能更全面，使用更方便；

铜质变压器、铜质接线端柱、全铜线材、高密度三防漆电路板（防尘、防潮、防虫）、双滚珠直流静音风扇、超大LCD显示屏、大电流接线端子、全部采用全新顶级电子配件，高档包装，安全、高效、高档；

二:产品参数

太阳能逆变器参数规格

功率规格

300W~12KW

直流输入规格

额定电压规格

DC48V-AC220V

DC48V-AC110V

工作电压范围

40V-64V

低压警告

42Vdc ± 0.3Vdc

低压断电

40.0Vdc ± 0.3Vdc

低压恢复

48.0Vdc ± 0.3Vdc

高压警告及断电

64Vdc ± 0.3Vdc

高压恢复

62Vdc ± 0.3Vdc

逆变效率

≥90%

交流输入规格

额定电压规格

220VAC系统

110VAC系统

输入电压波形

正弦波(市电或发电机)

额定输入电压

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

低压关断点

180Vac±4%

85Vac±4%

低压恢复点

195Vac ±4%

90Vac ±4%

高压关断点

260Vac±4%

135Vac±4%

高压恢复点

255Vac±4%

130Vac±4%

市电充电规则

三个阶段:

恒流充电(恒流阶段)→恒压充电(恒压阶段)→浮充(恒压阶段)

市电供电时效率

≥98%

交流输出规格

额定输出电压 (V)

220Vac/230Vac/240Vac

110Vac/120Vac/130Vac

输出电压范围

±10% rms

额定输出频率(Hz)

50Hz ± 0.3Hz/60Hz ± 0.3Hz(可选择)

功率因数

1.0

输出波形

纯正弦波

波形失真率( THD )

≤3%( 线性负载 )

动态响应( 0～100% )

峰值系数( CF )

3:1

过载保护
(SMPS load)

(110%<负载量<125%) ±10% ：15分钟后断开输出电压
(125%<负载量<150%) ±10% ：1分钟后断开输出电压
负载量>150% ±10% ：20秒钟后断开输出电压

其他说明

连续运行时间

可以连续运行

正常开机空耗

≤额定功率×2%

节能模式空耗

≤6W

安全认证

CE(EN62040-1) EMC ：EN62040-2, C2

通讯接口

RS232 / 可定制

冷却

温控变速风扇散热

噪音( dB、1米 )

＜60dB

使用环境温度( ℃ )

-10～+40

存储环境温度( ℃ )

-20～+55

使用环境湿度

0-95%相对湿度（不结露）

使用海拔( m )

≤5000( 超过1000米，降额使用 )

显示方式

LED指示类+LCD液晶显示

告警方式

蜂鸣器声音告警

保护功能

低压保护，高压保护，高温保护，短路保护，漏电保护，过流保护，过载保护，低压恢复，高压恢复，智能温控，故障告警

防护等级

IP20 / 可定制

控制器可选规格如下

型号	XLY-04820	XLY-04830	XLY-04840	XLY-04860	XLY-04880
额定充电电流	20A	30A	40A	60	80
额定负载电流	20A	30A	40A	60	80
系统电压	48V
太阳能输入	＜100VDC
	960Wp/48V	1440Wp/48V	1920Wp/48V	1500Wp/48V/2路	2000Wp/48V/2路
过载、短路保护	1.25倍额定电流60秒.1.5倍额定电流5秒时过载保护动作. ≥3倍额定电流短路保护动作
空载损耗	≤15 mA
充电回路压降	不大于0.26V
放电回路压降	不大于0.15V
超压保护	68V
工作温度	工业级：-35℃至+55℃；
提升充电电压	58.4V (维持时间：30min)（仅当出现过放电时调用）
直充充电电压	57.6V (维持时间：30min)
浮充	54.4V(维持时间：直至降到充电返回电压动作)
充电返回电压	52.8v
温度补偿	-5mv/℃/2V（提升、直充、浮充、充电返回电压补偿）;
欠压电压	48.0V
过放电压	44.4V-放电率补偿修正的初始过放电压（空载电压）
过放返回电压	50.4V
控制方式	充电为PWM脉宽调制

三:产品原理说明

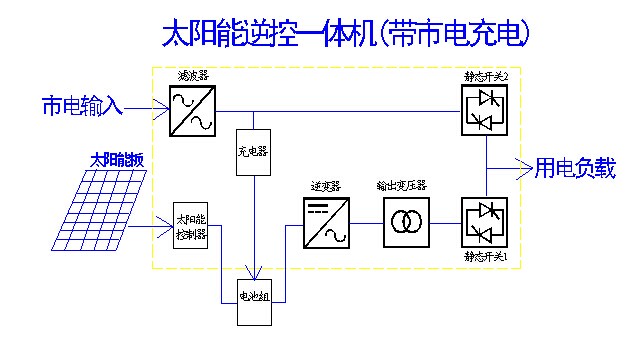

1:产品原理图

2:产品原理说明(交流主供/自动主供,可以在面板自行选择)
A、交流主供（市电优先模式）
步骤1：当有市电时，市电旁路直接输出，并且同时为蓄电池充电；
步骤2：当市电突然停电后，在5ms内系统自动切换至逆变供电，确保负载持续工作；
步骤3：当市电恢复后，系统自动切换至市电供电，同时为蓄电池充电；
B、直流主供（逆变优先模式）
主用于光伏给电池充电，市电为互补充电。
步骤1：当有市电OK时，只要电池电压高于44V，逆变电源将逆变输出。
（此功能主要实现光伏发电优先）
步骤2：当电池放电至44V，逆变电源将自动切换至市电旁路输出，同时给电池充电
（电池欠压了说明光伏发电量不够使用，此功能主要实现市电互补充电、用电设备持续使用和延长电池使用寿命）。
步骤3：当市电通过逆变电源给电池充电至54V（或转恒压模式，或转浮充模式）时，逆变电源将自动切换至逆变模式输出（此功能主要实现光伏发电优先）。
步骤4：当市电故障、光伏发电不够时，电池放电至40V逆变将关闭输出。
如果此时市电正常，逆变电源将自动开机实现旁路输出同时给电池充电。
如果市电还不正常，光伏给电池充电至48V时，逆变电源将自动开机逆变模式输出。
