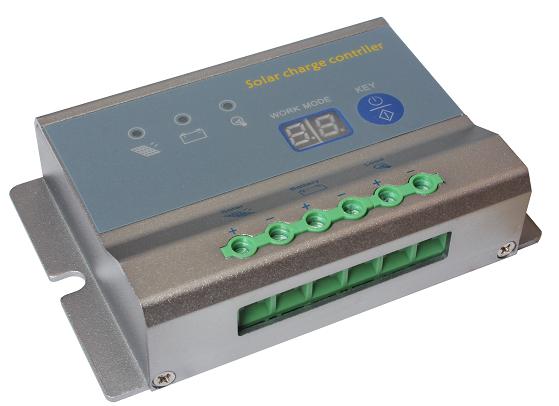

本控制器专为太阳能供电系统、太阳能直流路灯系统设计，并使用了专用电脑芯片的智能化控制器。采用一键式轻触开关，完成所有操作及设置。具有短路、过载、独特的防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池的端电压、放电电流、环境温度等涉及蓄电池容量的参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高效、高准确率控制，并采用了高效PWM蓄电池的充电模式，保证蓄电池工作在最佳的状态，大大延长蓄电池的使用寿命。具有多种工作模式、输出模式选择，满足用户各种需要。
一:产品特征
-
使用了单片机和专用软件，采用了基于专家控制系统的专用软件,实现了智能优化SOC控制。
-
温度补偿采用了外置温度传感器,较内置温度传感器控制精度更高。
-
具有过充、过放、电子短路、过载保护、独特的防反接保护等全自动控制；以上保护均不损坏任何部件，不烧保险。
-
采用了串联式PWM充电主电路，使充电回路的电压损失较使用二极管的充电电路降低近一半，充电效率较非PWM高3%-6%，增加了用电时间；过放恢复的提升充电，正常的直充，浮充自动控制方式使系统有更长的使用寿命；同时具有高精度温度补偿。
-
直观的LED发光管指示当前电瓶状态，让用户了解使用状况。
-
所有控制全部采用工业级芯片，能在寒冷、高温、潮湿环境运行自如。同时使用了晶振定时控制，定时控制精确。
-
使用了数字LED显示及设置，一键式操作即可完成所有设置，使用极其方便直观。
-
具有多级单时段负载时间设定，及多级可独立设置的双时段负载时间设定。
-
双时段设置采用了模糊控制自动识别并按实际修正黑夜关闭负载的时间段（精确到分种），保证了负载只在天黑后于天亮前的设定时间段开启。
二:产品参数
|
型号 |
XLY-01210 |
XLY-01220 |
XLY-01230 |
XLY-01250 |
|
额定充电电流 |
10A |
20A |
30A |
50A |
|
额定负载电流 |
10A |
20A |
30A |
50A |
|
系统电压 |
12V |
|
太阳能输入 |
＜25VDC |
|
120Wp/12V |
240Wp/12V |
360Wp/12V |
600Wp/12V |
|
过载、短路保护 |
1.25倍额定电流60秒.1.5倍额定电流5秒时过载保护动作.
≥3倍额定电流短路保护动作 |
|
空载损耗 |
≤15 mA |
|
充电回路压降 |
不大于0.26V |
|
放电回路压降 |
不大于0.15V |
|
超压保护 |
17V |
|
工作温度 |
工业级：-35℃至+55℃； |
|
提升充电电压 |
14.6V (维持时间：30min)（仅当出现过放电时调用） |
|
直充充电电压 |
14.4V (维持时间：30min) |
|
浮充 |
13.6V(维持时间：直至降到充电返回电压动作) |
|
充电返回电压 |
13.2v |
|
温度补偿 |
-5mv/℃/2V（提升、直充、浮充、充电返回电压补偿）; |
|
欠压电压 |
12.0V |
|
过放电压 |
11.1V-放电率补偿修正的初始过放电压（空载电压） |
|
过放返回电压 |
12.6V |
|
控制方式 |
充电为PWM脉宽调制 |

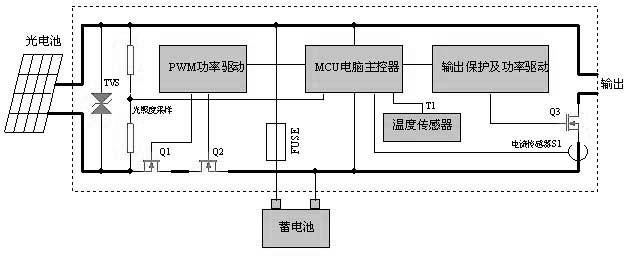

三:产品原理说明
