60A MPPT太阳能控制器

12/24/48V自识别检测,最大功率点智能跟踪（MPPT）太阳能充放电控制器，比传统的控制器充电效率提高了30%~60%，其具有系统自动识别、三阶充电方式、可为多种蓄电池充电、智能控制放电模式，RS232通讯等优点。

一、产品特点：
1、充电模式为MPPT；转换效率高达99%，可比使用传统的控制器节约30%~60%太阳能电池板；
2、高效率MPPT运算方案，并采用TI28035芯片，使太阳能板利用率为99%；
3、智能设计，可在线升级，客户享受终生升级服务；
4、产品符合满足2002/95/EC环保要求，没有镉、氢化物和氟化物等；
5、采用的元器件均为品牌，耐高温不低于105℃，理论设计寿命10年；
6、充电方式：三阶充（恒流、恒压、浮充）；
7、12V/24V/48V 系统自动识别，方便客户使用；
8、太阳能板输入的工作电压范围大，最大为DC150V；
9、客户可自行选择为4类常用电池（密封铅酸电瓶，排放式电瓶，胶体电瓶，镍镉电瓶）充电，并且可以自定义为其它种类的电池充电；
10、LCD和LED显示各种参数，如型号，PV输入电压，电池类型，电池电压，充电电流，充电功率，工作状态等；还可为客户加公司名称、网址等；
11、RS232通讯，可提供通讯协议，方便客户统一集成管理；
12、提供专业的11国语言上微机软件，显示了系统的整个工作状况和工作参数；
13、可扩展局域网远程控制；
14、整机配套：整机+光盘（上微机软件）+通讯线+说明书+安德森端子；
15、产品通过CE,ROHS,FCC,PSE认证；可配合客户通过各项认证。
16、正常保修期一年，并且可提供3~10年延长保修服务；

二:产品参数

MPPT控制器型号： XLY-MSC-DC12V/24V/48V-系列		60A
充电模式	MPPT自动最大功率点跟踪
充电方式	三阶段：恒流（MPPT），恒压，浮充
系统类型	DC12V/24V/48V	自动识别
系统识别电压	12V系统	DC9V~DC15V
	24V系统	DC18V~DC30V
	48V系统	DC36V~DC60V
软启动时间	12V/24V/48V系统	≤10S
动态响应恢复时间	12V/24V/48V系统	500us
整机效率	12V/24V/48V系统	≥96.5%,≤99%
光伏组件利用率	12V/24V/48V系统	≥99%
输入特性
MPPT工作电压及范围	12V系统	DC18V~DC150V
	24V系统	DC34~DC150V
	48V系统	DC65~DC150V
输入低压保护点	12V系统	DC16V
	24V系统	DC30V
	48V系统	DC60V
输入低压恢复点	12V系统	DC22V
	24V系统	DC34V
	48V系统	DC65V
最高极限输入电压	12V/24V/48V系统	DC160V
输入过压保护点	12V/24V/48V系统	DC150
输入过压恢复点	12V/24V/48V系统	DC145V
最大太阳能板输入功率	12V系统	900W
	24V系统	1700W
	48V系统	3400W
输出特性
可选择的电池类型（默认为GEL胶体电池）	12V/24V/48V系统	密封铅酸电池，排放式电池胶体电池，镍镉电池（还可以自定义为其它种类的电池充电）
恒压电压	12V/24V/48V系统	请参考电池类型的充电电压参数表
浮充电压	12V/24V/48V系统	请参考电池类型的充电电压参数表
过充保护电压	12V系统	14.6V
	24V系统	29.2V
	48V系统	58.4V
输出额定电流	12V/24V/48V系统	60A
限流保护	12V/24V/48V系统	66A
温度系数	12V/24V/48V系统	±0.02%/℃
温度自动补偿	12V/24V/48V系统	14.2V-（最高温度-25℃）*0.3
输出电压纹波峰-峰值	12V/24V/48V系统	200mV
输出稳压精度	12V/24V/48V系统	≤±1.5%
显示
LCD 显示		输入，输出参数及输出总功率等（详见LCD显示说明）
LED 显示		三个指示灯：故障指示灯，充电指示灯，电源指示灯（详见LED指示说明）
PC上微机（通信端口）		RS232 （配套）或局域网(可选)
保护功能
输入低压保护		参见输入特性
输入高压保护		参见输入特性
输入极性反接保护		有
输出过压保护		参见输出特性
输出极性反接保护		有
短路保护		可长期短路，短路故障消除后可自恢复
温度保护		95摄氏度
温升保护		85℃以上，减少功率输出，每度减少3A
其它参数
音响噪声		≤40dB
散热方式		强迫风冷，风扇转速由温度调节，内部温度较低时，风扇缓慢运转或停转；控制器停止工作时，风扇停止运转;
元器件		进口材料，符合欧盟标准，所有温度选择的电解电容额定温度不低于105℃
气味		不产生异味和有害健康的气味
环保要求		满足2002/95/EC；没有镉、氢化物和氟化物；
属性
尺寸 DxWxH(mm)		27018590
包装尺寸		330245150
净重(kg)		3
毛重(kg)		3.6

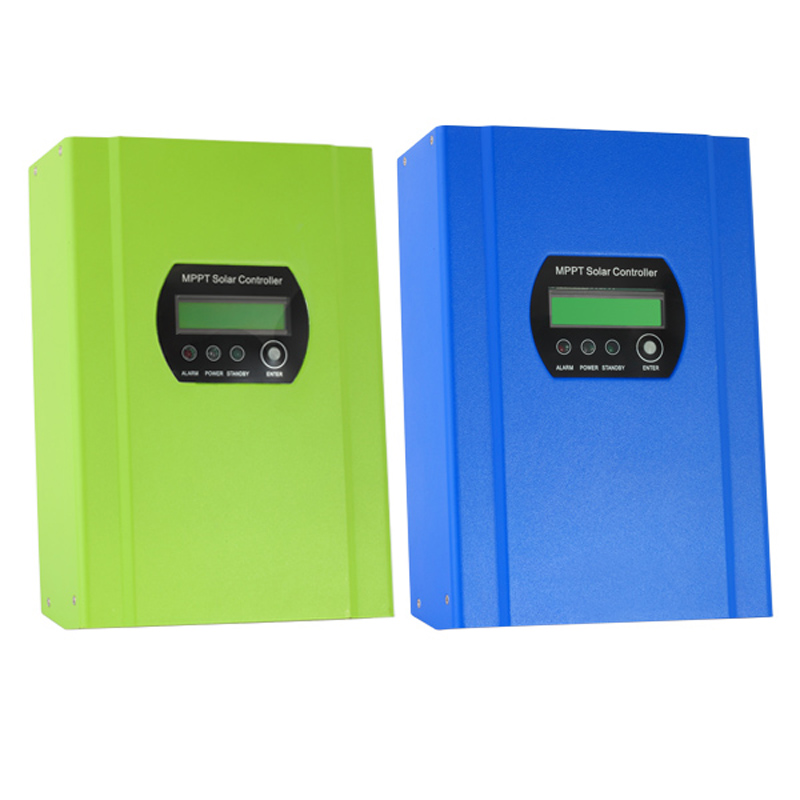

颜色		蓝色\绿色 (可选)
安全等级		CE、PSE、FCC、EMC
电磁兼容性		EN61000
机械防护类型		IP21
环境要求
湿度		0~90%RH ( 不会结露)
海拔高度		0~3000m
环境温度		-20℃ ~ +40℃
储存温度		-40℃ ~ +75℃
大气压力		70~106kPa
