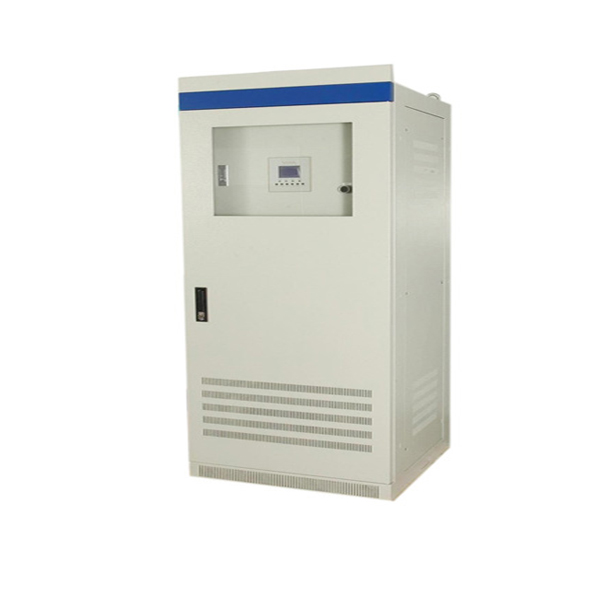

三相DC220V系列太阳能逆变器

顶尖级高品质太阳能离网逆变器,三相220VDC系列,1~30KW;
XLY系列逆变电源专为太阳能、电力、通信系统设计，是一种将市电及电池的电能转化为不间断的、净化的交流电能的变换装置，用以给计算机和其他电气设备提供可使用的连续交流电源，以备市电的不稳定及断电。带市电互补转换功能,可带市电辅助充电功能,是一款长寿命设计、性能超强的太阳能专用逆变电源;

一:产品优势
  ● 完全隔离型逆变技术，输出无噪音正弦交流电压
  ● 逆变单元采用先进的SPWM技术，波形纯净
● 独有的动态电流环控制技术确保逆变器可靠运行
● 过负载能力强，能承受计算机满负载开机
● 大功率旁路开关，过载或电池电压异常时可由旁路供电
● 具有输入过、欠压，输出过、欠压等全面保护功能
  ● 逆变器前面板有液晶触摸屏显示方式，状态一目了然
   ● 从安全性出发，最大可能的采用隔离技术，保证系统正常运行，如交流电压电流采样全都内置传感器隔离，所有电流采样都使用霍尔传感器隔离输入等等；
   ● 系统在设计时充分考虑到系统的多样性，具有非常完美的扩充功能，如电池巡检可灵活配置（最多可检测40节单体电池电压）
   ● 从安装角度出发，产品设计时力求简洁明了，便于用户安装
   ● 检测功能：系统包括交流电压、交流电流、直流电压、直流电流、电池巡检可以精确地监测逆变系统各项运行参数。
   ● 控制功能：包括对电池过欠压智能管理（如：过压关机以保护逆变模块，欠压关机以保护电池过放）
   ● 人机界面：大屏幕液晶显示器，触摸屏点触式操作，全部中文（英文）显示，操作简便；
   ● 告警功能：当逆变系统出现异常时，立即产生声光告警、启动故障继电器并通过RS485传送到后台，便于机房无人值守的科学化管理；
   ● 设置功能：可灵活对系统进行配置（如三相或单相系统，电池巡检功能等）、设定各参数上下报警限及保护关断限、设定电流传感器变比、对故障输出节点进行配置；
   ● 采用MODBS/CDT通信协议，提供RS485通信接口，方便与自动化系统对接，实现对逆变系统“4遥”功能，从而达到无人值守的自动化管理的目的；操作权限管理方式，系统设有出厂密码、和超级密码，非授权人员只能做一些简单的查询操作，确保系统安全可靠运行。
   ● 可挂接最多两组电池巡检单元盒，40节电池

二:产品参数

型号		1-30KW
直流输入	额定电压	DC220V(180-288V)
	电池数量	12V×18
	电池类型	免维护铅酸蓄电池
交流输入	相数	三相
	频率	50Hz ± 5％
	电压范围	380VAC ± 20％
逆变输出	额定功率	1-30KW
	额定电压	380VAC
	电压精度	380VAC ± 3％
	频率	50Hz ± 1％
	波形失真率	≤ 5％（线性负载）
	动态响应	5%（0%~100%负载）
	峰值系数（CF）	3：1
	功率因数	0.8
	逆变效率	≥87%
报警		触摸屏文字报警
转换时间		≤5ms
噪音		≤55db
绝缘强度		1500 VAC， 1min （输入和输出）
冷却方式		风扇强制风冷
产品尺寸		1KW-10KW	550宽400深800高 (mm) 或 600宽600深1660高 (mm)
		10KW-30KW	600宽600深1660高 (mm

三:产品原理说明

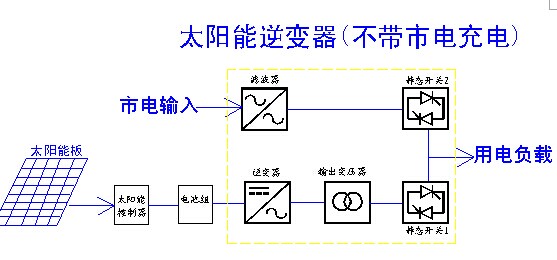

1:产品原理图

(可增加市电辅助充电功能)
工作状态说明：
1、交流输入和直流输入都正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关1向负载提供电源（即直流逆变供电）；
2、当交流输入异常，电池输入正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关1向负载提供电源（即直流逆变供电）；
3、当交流输入正常，直流输入异常时，由交流输入通过静态开关2向负载提供电源（即交流供电）；
